技術特點 |
 |
| 建議使用直徑250-300mm切割片 可用于切割尺寸小于φ 110mm圓形或50mm×210mm矩形的樣品 |
| 樣品夾持 | |||||
| 對于通用切割建議選用快速緊固夾具，如需更換請咨詢供應商 | |||||
 |
 |
 |
 |
||
| 快速緊固夾具 （左右各一個） 夾持形狀均勻的材料 |
螺旋緊固夾具 |
61型垂直樣品緊固夾具夾持形狀不規則樣品
|
|||
| 切割冷卻 | |||||
 |
 |
 |
 |
||
| 60L水循環冷卻系統泵送能力25L/min配100μm內置過濾網和高壓外置清洗噴頭（隨機配送） | 721型切割冷卻濃縮液 稀釋步驟:將去離子水倒入水箱后添加濃縮冷卻液。建議稀釋配比為5-15%可調建議每6-12個月更換一次 |
切割工作柜臺 用于放置切割設備和冷卻循環系統水箱以及存放切割輪和更換切割輪的工具。 尺寸LxHxD:630x800x835mm. |
|||
| 切割配套 | ||||||||||
 |
|
|||||||||
|
φ80mm法蘭盤
用于緊固和安裝不同孔徑的切割輪 （隨機配送） 25.4mm轉32mm切割輪孔徑調整環 5個/包 |
||||||||||
| 設備技術數據 | CUTLAM?1.1 |
| 可使用切割輪的直徑 | 254或者305毫米 |
| 主軸直徑 | 25.4?毫米 |
| 切割輪緊固法蘭直徑 | 80?毫米 |
| 樣品可切割尺寸 | ?110毫米（在使用305毫米切割輪時) |
| 切割論下緣到切割平臺的距離 | 120?毫米（在使用305毫米切割輪時) |
| 進刀方式 | 手動垂直切割 |
| 切割輪轉速 | 手動11檔調速，1000到4000?rpm |
| 樣品夾持工作臺 | 配備12毫米T型槽（2縱、2橫）的400?x?300?毫米鑄鐵鍍層工作臺，切割腔左側和右側都有可開放空間，用于放置尺寸過長的樣品。 |
| 切割腔室防護設計和照明 | 帶全景視窗的高強度金屬框架外罩，配LED照明和安全閉鎖系統 |
| 切割定位方式 | 手動目測 |
| 循環冷卻系統 | 配備60升水箱的冷卻液循環過濾噴射系統，帶腳輪，配100μm內置過濾網，切割室外置清洗噴頭 |
| 主機功率和配電需求 | 3,8?kW，380V/50Hz，(3相+地線) |
| 尺寸（長?x?高?x?深）與重量 | 630?x?650?x?820?毫米，125?kgs |
 |
|
 |
技術特點 | |
軌道式切割輪軌跡 |
建議使用直徑250-300mm切割片可用于切割尺寸小于φ110mm圓形或50mm×250mm矩形的樣品由于軌道式切割方式可獲得最小接觸面積，所以可以在切割較硬等難切材料是比垂直切割節省50%的時間。 | |
 |
||
| 尺寸增強 | ||
 由于軌道式切割節約了功率，減少了切割輪的負載，所以可以通過更換350mm切割輪安裝擴展套裝， 使用更大Φ350mm的切割輪。用來切割Y軸行程較長的長條形試樣。 |
||
| 樣品夾持 | |||||
| 對于通用切割建議選用快速緊固夾具，如需更換請咨詢供應商 | |||||
|
|
|
|
||
| 快速緊固夾具 （左右各一個） 夾持形狀均勻的材料 |
螺旋緊固夾具 夾持難切材料 |
61型垂直樣品緊固夾具 夾持形狀不規則樣品 |
|||
| 切割冷卻 | |||||
|
|
|
|
||
| 60L水循環冷卻系統泵送能力25L/min配100μm內置過濾網和高壓外置清洗噴頭（隨機配送） | 721型切割冷卻濃縮液 稀釋步驟:將去離子水倒入水箱后添加濃縮冷卻液。建議稀釋配比為5-15%可調建議每6-12個月更換一次 |
切割工作柜臺 用于放置切割設備和冷卻循環系統水箱以及存放切割輪和更換切割輪的工具。 尺寸LxHxD:630x800x835mm. |
|||
| 切割配套 | ||||||||||
|
|
|
|||||||||
|
φ80mm法蘭盤
用于緊固和安裝不同孔徑的切割輪 （隨機配送） 25.4mm轉32mm切割輪孔徑調整環 5個/包 |
||||||||||
| 設備技術數據 | CUTLAM?2.0 |
| 可使用切割輪的直徑 | 254或者305?毫米??(選裝350?毫米夾持器后可使用350mm) |
| 主軸直徑 | 25.4?毫米 |
| 切割輪緊固法蘭直徑 | 80?毫米 |
| 樣品可切割尺寸 | ??110?毫米?或者45?x?250?毫米?(在使用??305?毫米切割輪時) |
| 切割論下緣到切割平臺的距離 | 120?毫米（在使用305毫米切割輪時) |
| 進刀方式 | 手動軌道式垂直切割 |
| 切割輪轉速 | 手動11檔調速，1000到4000?rpm |
| 樣品夾持工作臺 | 配備12毫米T型槽（4縱、4橫）的400?x?300?毫米鍍鋁不銹鋼工作臺，切割腔左側和右側都有可開放空間，用于放置尺寸過長的樣品， |
| 切割腔室防護設計和照明 | 帶全景視窗的高強度金屬框架外罩，配LED照明和安全閉鎖系統 |
| 切割定位方式 | 手動目測 |
| 循環冷卻系統 | 配備60升水箱的冷卻液循環過濾噴射系統，帶腳輪，配100μm內置過濾網，切割室外置清洗噴頭 |
| 主機功率和配電需求 | 3,8?kW，380V/50Hz，(3相+地線) |
| 尺寸（長?x?高?x?深）與重量 | 630?x?650?x?820??毫米，135kgs |
 |
|
 |
技術特點 |
可用于切割尺寸
小于φ110mm圓形 或45mm×200mm矩形的樣品 |
| 切割參數可經過手動試錯優化后，進行自動程序的控制設定，通過調節氣動阻尼壓力來優化進刀負載，（6bar氣壓內可調節）降低難切樣品的操作難度和強度。 進刀速度可程控設定，最低可達5mm/分鐘的自動進刀。  |
| 樣品夾持 | |||||
| 對于通用切割建議選用快速緊固夾具，如需更換請咨詢供應商 | |||||
|
|
|
|
||
| 快速緊固夾具 （左右各一個） 夾持形狀均勻的材料 |
螺旋緊固夾具 夾持難切材料 |
61型垂直樣品緊固夾具夾持形狀不規則樣品
|
|||
| 切割冷卻 | |||||
|
|
|
|
||
| 60L水循環冷卻系統泵送能力25L/min配100μm內置過濾網和高壓外置清洗噴頭（隨機配送） | 721型切割冷卻濃縮液 稀釋步驟:將去離子水倒入水箱后添加濃縮冷卻液。建議稀釋配比為5-15%可調建議每6-12個月更換一次 |
切割工作柜臺 用于放置切割設備和冷卻循環系統水箱以及存放切割輪和更換切割輪的工具。 尺寸LxHxD:630x800x835mm. |
|||
| 切割配套 | ||||||||||
|
|
|
|||||||||
|
φ80mm法蘭盤
用于緊固和安裝不同孔徑的切割輪 （隨機配送） 25.4mm轉32mm切割輪孔徑調整環 5個/包 |
||||||||||
| 設備技術數據 | CUTLAM?3.0 |
| 可使用切割輪的直徑 | 254或者305毫米 |
| 主軸直徑 | 25.4?毫米 |
| 切割輪緊固法蘭直徑 | 80?毫米 |
| 樣品可切割尺寸 | ??110?毫米?或者45?x?250?毫米?(在使用??305?毫米切割輪時) |
| 切割論下緣到切割平臺的距離 | 120毫米（在使用305毫米切割輪時) |
| 進刀方式 | 手動垂直切割或者自動垂直切割，進刀速度5mm-300mm/分鐘可調 |
| 切割輪轉速 | 手動11檔調速，1000到4000?rpm |
| 樣品夾持工作臺 | 配備12毫米T型槽（4縱、4橫）的400?x?300?毫米鍍鋁不銹鋼工作臺，切割腔左側和右側都有可開放空間，用于放置尺寸過長的樣品， |
| 切割腔室防護設計和照明 | 帶全景視窗的高強度金屬框架外罩，配LED照明和安全閉鎖系統 |
| 切割定位方式 | 手動目測 |
| 循環冷卻系統 | 配備60升水箱的冷卻液循環過濾噴射系統，帶腳輪，配100μm內置過濾網，切割室外置清洗噴頭 |
| 主機功率和配電需求 | 3,8?kW，380V/50Hz，(3相+地線) |
| 尺寸（長?x?高?x?深）與重量 | 630?x?650?x?820?毫米，145kgs |
| 配套氣源 | 6Bar壓縮空氣，過濾精度5um |
 |
|
 |
技術特點 |
 圓形切割范圍：
當使用Φ300mm切割片時，最大切割能力可達Φ110mm。 切割范圍： 當使用Φ300mm切割片時，最大切割能力可達最高110最長210 |
 多軸可調設計，配合寬大的切割腔可滿足更大的零件尺寸。配合感應進刀調速的可觸屏編程設計來切割不同材質的樣品。 可以使用垂直，平行，往復，間歇等多種切割方式來滿足樣品的精確取樣要求。 多軸移動速度可程控設定，能夠切割更多的零件種類。 Y軸行程為300mm，從0.1到20mm/s的平臺可調步進精度 Z軸行程為200mm，從0.1到20mm/s的可調進刀速度x軸行程為150mm，0.01mm移動精度。 |
| 樣品夾持 | |||||||
| 對于通用切割建議選用快速緊固夾具，如需更換請咨詢供應商 | |||||||
|
 |
|
 |
 |
|||
| 快速緊固夾具 （左右各一個） 夾持形狀均勻的材料 |
螺旋緊固夾具 夾持難切材料 |
電動X軸移動平臺
用于重復平行切割 |
激光切割定位
輔助切割夾持 |
||||
| 切割冷卻 | |||||
|
 |
|
|
||
| 60L水循環冷卻系統泵送能力25L/min配100μm內置過濾網和高壓外置清洗噴頭（隨機配送） | 721型切割冷卻濃縮液 稀釋步驟:將去離子水倒入水箱后添加濃縮冷卻液。建議稀釋配比為5-15%可調建議每6-12個月更換一次 |
切割工作柜臺 用于放置切割設備和冷卻循環系統水箱以及存放切割輪和更換切割輪的工具。 尺寸LxHxD:630x800x835mm. |
|||
| 切割配套 | ||||||||||
|
|
|
|||||||||
|
φ80mm法蘭盤
用于緊固和安裝不同孔徑的切割輪 （隨機配送） 25.4mm轉32mm切割輪孔徑調整環 5個/包 |
||||||||||

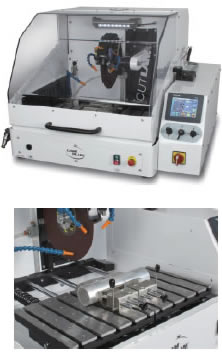

| 設備技術數據 | CUTLAM??3.1 |
| 可使用切割輪的直徑 | 250mm?到?300?毫米 |
| 主軸直徑 | 25.4?毫米 |
| 切割輪緊固法蘭直徑 | 80mm |
| 樣品可切割尺寸 | ??110?毫米?或者110?x?210?毫米?(在使用??300?毫米切割輪時) |
| 切割論下緣到切割平臺的距離 | 140毫米（在使用300毫米切割輪時) |
| 進刀方式 | 自動垂直切割，Z軸程控進刀速度0.1mm-20mm/秒可調，可程控連續或者間歇進刀 |
| 樣品平臺Y軸移動能力 | Y軸移動行程最大為300毫米，程控從0.1到20毫米/秒的移動速度 |
| 樣品平臺X軸移動能力 | X軸西東行程最大150毫米，電動步進精度0.01mm |
| 切割輪轉速 | 程控調速，從1000到4000?rpm |
| 樣品夾持工作臺 | 配備12毫米T型槽鍍鋁不銹鋼小型工作臺。 |
| 切割腔室防護設計和照明 | 帶全景視窗的高強度金屬框架外罩，配LED照明和安全閉鎖系統 |
| 切割定位方式 | 激光定位 |
| 循環冷卻系統 | 配備60升水箱的冷卻液循環過濾噴射系統，帶腳輪，配100μm內置過濾網，切割室外置清洗噴頭 |
| 主機功率和配電需求 | 1100W，220V-50Hz |
| 尺寸（長?x?高?x?深）與重量 | 900x700x1000毫米（上蓋開啟為1100毫米），210kgs |
 |
|
 |
技術特點 |
可用于切割尺寸
小于φ154mm圓形 或90mm×275mm矩形 或145mm×160mm的樣品 |
| 可以使用最大400mm的切割輪，配合寬大的切割工作空間能夠容納大型復雜結構的試樣夾持。 通過調節氣動阻尼壓力來優化進刀負載。（6bar氣壓內可調節） 進刀速度可程控設定，最低可達5mm/分鐘的自動進刀。  |
| 樣品夾持 | |||||
| 對于通用切割建議選用快速緊固夾具，如需更換請咨詢供應商 | |||||
|
 |
|
 |
||
| 快速緊固夾具 （左右各一個） 夾持形狀均勻的材料 |
61型垂直樣品緊固夾具 |
激光切割定位
輔助切割夾持 |
|||
| 切割冷卻 | ||
 |
|
|
| 140L水循環冷卻系統 泵送能力55L/min 配100μm內置過濾網和外置清洗噴頭 |
721型切割冷卻濃縮液 稀釋步驟:將去離子水倒入水箱后添加濃縮冷卻液。建議稀釋配比為5-15%可調建議每6-12個月更換一次 |
|
| 切割配套 | ||||||||||
|
|
|
|||||||||
|
φ80mm法蘭盤
用于緊固和安裝不同孔徑的切割輪 （隨機配送） 25.4mm轉32mm切割輪孔徑調整環 5個/包 |
||||||||||
| 設備技術數據 | CUTLAM?4.0 |
| 可使用切割輪的直徑 | 305mm，350mm，?400?毫米 |
| 主軸直徑 | 25.4?毫米 |
| 切割輪緊固法蘭直徑 | 100?毫米 |
| 樣品可切割尺寸 | ??154?毫米?or?145?x?160?毫米?or?90?x?275?毫米?(在使用?400?毫米切割輪時) |
| 切割論下緣到切割平臺的距離 | 190毫米（在使用400毫米切割輪時) |
| 進刀方式 | 自動垂直切割，進刀速度5mm-200mm/分鐘可調 |
| 切割輪轉速 | 程控調速，從1000到4000?rpm |
| 樣品夾持工作臺 | 配備12毫米T型槽（6縱、5橫）的400?x?400?毫米鑄鐵鍍層工作臺，切割腔左側和右側都有可開放空間，用于放置尺寸過長的樣品， |
| 切割腔室防護設計和照明 | 帶全景視窗的高強度金屬框架外罩，配LED照明和安全閉鎖系統 |
| 配套氣源 | 6Bar壓縮空氣，過濾精度5um |
| 配套用電量 | 24?Ah |
| 切割定位方式 | 手動目測 |
| 循環冷卻系統 | 配備140升水箱的冷卻液循環過濾噴射系統，帶腳輪，配100μm內置過濾網，切割室外置清洗噴頭 |
| 主機功率和配電需求 | 6?kW，380V/50Hz，(3相+地線) |
| 尺寸（長?x?高?x?深）與重量 | 818（加300毫米控制面板）x?1802×1280毫米，650kgs |
 |
|
|
多軸全自動切割可以使用垂直
，水平，平行，往復等多種切 割方式來滿足復雜結構的切割需求。  |
技術特點 |
圓形切割范圍：
當使用Φ350mm切割片時，最大切割 能力可達Φ127mm。當更換400mm切割 片時可將切割Φ能力擴大到162mm。 矩形切割范圍： 當使用Φ350mm切割片時，最大切割 能力可達97×350mm+30×660mm。 |
通過調節氣動阻尼壓力來優化進刀負載。（6bar氣壓內可調節）并配合自動脈沖進刀和感應調速進刀，來滿足復雜材質的切割。 |
| 樣品夾持 | |||||||
| 對于通用切割建議選用快速緊固夾具，如需更換請咨詢供應商 | |||||||
|
 |
 |
|
 |
|||
| 快速緊固夾具 （左右各一個） 夾持形狀均勻的材料 |
61型垂直樣品緊固夾具 |
電動X軸移動平臺
用于重復平行切割 |
激光切割定位
輔助切割夾持 |
||||
| 切割冷卻 | ||
 |
|
|
| 140L水循環冷卻系統 泵送能力55L/min,配100μm內置過濾網和外置清洗噴頭 |
721型切割冷卻濃縮液 稀釋步驟:將去離子水倒入水箱后添加濃縮冷卻液。建議稀釋配比為5-15%可調建議每6-12個月更換一次 |
|
| 切割配套 | ||||||||||
|
|
|
|||||||||
|
φ80mm法蘭盤
用于緊固和安裝不同孔徑的切割輪 （隨機配送） 25.4mm轉32mm切割輪孔徑調整環 5個/包 |
||||||||||
| 設備技術數據 | CUTLAM?5.0 |
| 可使用切割輪的直徑 | 350?毫米?(選裝400?毫米夾持器后可使用400mm) |
| 主軸直徑 | 25.4?毫米 |
| 切割輪緊固法蘭直徑 | 100?毫米 |
| 樣品可切割尺寸 | ??127?毫米?(在使用??350?毫米切割輪時) |
| 切割論下緣到切割平臺的距離 | 252毫米（在使用350毫米切割輪時) |
| 進刀方式 | 自動垂直切割，Z軸程控進刀速度0.1mm-25mm/秒可調，快速進刀狀態時速度為50mm/秒 |
| 樣品平臺Y軸移動能力 | Y軸移動行程最大為350毫米，程控從0.1到25毫米/秒的移動速度，快速推進速度為50毫米/秒 |
| 樣品平臺X軸移動能力 | X軸西東行程最大120毫米，電動步進精度0.05mm |
| 切割輪轉速 | 程控調速，從1000到4000?rpm |
| 樣品夾持工作臺 | 配備12毫米T型槽（4縱、6橫）的總面積408?x?422毫米鍍鋁不銹鋼雙工作臺，切割腔左側和右側都有可開放空間，用于放置尺寸過長的樣品， |
| 切割腔室防護設計和照明 | 帶全景視窗的高強度金屬框架外罩，配LED照明和安全閉鎖系統 |
| 配套氣源 | 6Bar壓縮空氣，過濾精度5um |
| 配套用電量 | 32?Ah |
| 切割定位方式 | 激光定位 |
| 循環冷卻系統 | 配備140升水箱的冷卻液循環過濾噴射系統，帶腳輪，配100μm內置過濾網，切割室外置清洗噴頭 |
| 主機功率和配電需求 | 12?kW，380V/50Hz，(3相+地線) |
| 尺寸（長?x?高?x?深）與重量 | 877（加?600毫米控制面板）x?1727×1800毫米（加折疊式前視窗開啟高度2272毫米），750kgs |
 |
|
 |
技術特點 |
圓形切割范圍：
當使用Φ200mm切割片時，最大 切割能力可達Φ50mm。 |
重力型切割是切割輪固定，樣品固定在與砝碼相連的可水平 |
| 樣品夾持 | ||||||||
| 5種樣品夾具 夾持不同形狀的樣品 | ||||||||
 |
 |
 |
 |
 |
||||
| 四螺栓緊固槽型夾具 夾持Φ12mm-50mm |
單螺栓緊固V型槽夾具 |
雙螺栓緊固V型槽夾具
最大夾持Φ12mm樣品 |
四螺栓緊固V型槽夾具
最大夾持Φ12mm樣品 |
六螺栓緊固槽型夾具 夾持異形樣品 |
||||
| 切割冷卻 | ||
 |
|
|
| 10L水循環冷卻系統 泵送能力13L/min 配100μm內置過濾網和外置清洗噴頭 (隨機配送) |
721型切割冷卻濃縮液 稀釋步驟:將去離子水倒入水箱后添加濃縮冷卻液。建議稀釋配比為5-15%可調建議每6-12個月更換一次 |
|
| 切割配套 | ||||||||||
|
|
|
|||||||||
|
φ30/50/75mm法蘭盤
用于緊固和安裝不同孔徑的切割輪（默 認配送φ50mm法蘭盤）φ30mm法蘭盤適 合φ150mm以下切割輪使用，φ50mm法蘭 盤適合φ200mm以下切割輪使用，200MM 以（含）以上適合使用φ75法蘭盤。 12.7mm轉25.4mm切割輪孔徑調整環 5個/包 |
||||||||||
| 設備技術數據 | CUTLAM?Micro?2.0 |
| 可使用切割輪的直徑 | 75mm或者102mm或者125mm或者152mm或者?203?毫米 |
| 主軸直徑 | 12.7?毫米 |
| 切割輪緊固法蘭直徑 | 50?毫米 |

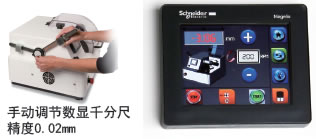

| 切割臂可橫向移動距離 | 80毫米，手動數顯，精度0.02毫米 |
| 切割輪轉速 | 程控調速，從200到4000?rpm（或選配極低轉速配置，從50-1000RPM） |
| 切割腔室防護設計和照明 | 帶全景視窗的高強度金屬框架外罩，配LED照明和安全閉鎖系統 |
| 切割定位方式 | 手動目測 |
| 循環冷卻系統 | 配備10升水箱的冷卻液循環過濾噴射系統，腳輪，配100μm內置過濾網 |
| 主機功率和配電需求 | 600W，220V-50Hz |
| 尺寸（長?x?高?x?深）與重量 | 430?x?300?x?450?毫米（上蓋開啟為644毫米），40kgs |
 |
|
|
超薄的切割輪配合水平切割能夠滿足樣品的精確取樣要求（最小能夠到0.1mm)多軸全自動切割可以使用垂直，平行，往復，間歇等多種切割方式來滿足復雜結構的切割需求。配備負載感應調速進刀，滿足復雜材質的切割。 |
技術特點 |
圓形切割范圍：
當使用Φ230mm切割片時，最大切割 能力可達Φ77mm。 矩形切割范圍： 當使用Φ230mm切割片時，最大切割 能力可達55×480mm |
 智能數顯切割過程控制，操作更直觀，更 簡單，300套過程控制 參數可預存。 |
||
|
多軸移動速度可程控設定，能夠切割更多的零件種類。 |
| 樣品夾持 | |||||
 |
 |
 |
|
||
| 快速緊固夾具 （左右各一個） 夾持形狀均勻的材料 |
電動X軸移動平臺 |
激光切割定位
輔助切割夾持 |
|||
| 切割冷卻 | ||
 |
|
|
| 30L水循環冷卻系統 泵送能力25L/min 配100μm內置過濾網和外置清洗噴頭 |
721型切割冷卻濃縮液 稀釋步驟:將去離子水倒入水箱后添加濃縮冷卻液。建議稀釋配比為5-15%可調建議每6-12個月更換一次 |
|
| 切割配套 | ||||||||||
|
|
|
|||||||||
|
φ75mm法蘭盤
用于緊固和安裝不同孔徑的切割輪 12.7mm轉25.4mm切割輪孔徑調整環 5個/包 |
||||||||||
| 設備技術數據 | CUTLAM?Micro?3.0 |
| 可使用切割輪的直徑 | 152mm或者?203?毫米或者230mm |
| 主軸直徑 | 12.7?毫米 |
| 切割輪緊固法蘭直徑 | 75mm |
| 樣品可切割尺寸 | ??77?毫米?(在使用??230?毫米切割輪時) |
| 切割論下緣到切割平臺的距離 | 70毫米（在使用230毫米切割輪時) |
| 進刀方式 | 自動垂直切割，Z軸程控進刀速度0.1mm-20mm/秒可調，可程控連續或者間歇進刀 |
| 樣品平臺Y軸移動能力 | Y軸移動行程最大為270毫米，程控從0.1到20毫米/秒的移動速度 |
| 樣品平臺X軸移動能力 | X軸西東行程最大50毫米，電動步進精度0.01mm |
| 切割輪轉速 | 程控調速，從1000到4000?rpm |
| 樣品夾持工作臺 | 配備12毫米T型槽鍍鋁不銹鋼小型工作臺。 |
| 切割腔室防護設計和照明 | 帶全景視窗的高強度金屬框架外罩，配LED照明和安全閉鎖系統 |
| 切割定位方式 | 激光定位 |
| 循環冷卻系統 | 配備30升水箱的冷卻液循環過濾噴射系統，帶腳輪，配100μm內置過濾網，切割室外置清洗噴頭 |
| 主機功率和配電需求 | 1100W，220V-50Hz |
| 尺寸（長?x?高?x?深）與重量 | 620x470x750毫米（上蓋開啟為812毫米），80kgs |
 |
|
| 高效切割輪使用最低的厚度實現了高效率的切割，保證了切割斷面的質量和精度，減少了后續制備工作的難度。 精密切割提供最低的厚度和穩定的切割質量，可以完成精細、精確的切割，將所有后續制備工作減少到最低限度。 |

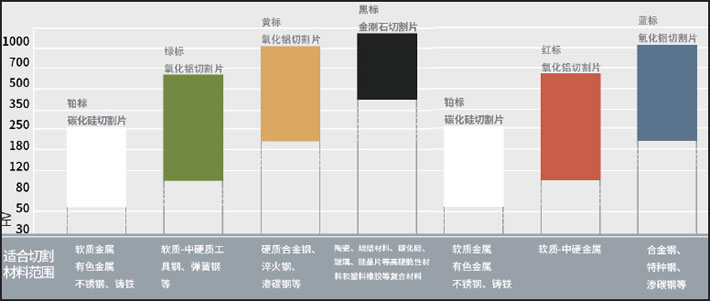

| 切割輪適合切割材料范圍 |
 |
| 切割配套 | |||||||||||||||||||||||||||||||||||||||||
|
]]>
