SCD儀在水廠自控系統設計與實現
一、水廠概況

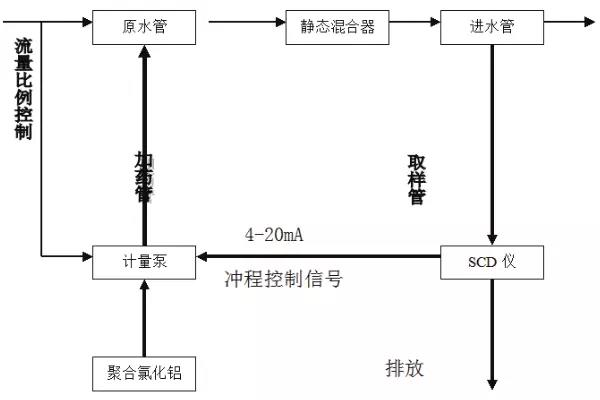

狀元水廠座落于溫州市龍灣區狀元街道龍騰南路，是自來水公司下屬的一座綜合凈水廠，水廠設計供水規模30萬噸/日，占地142畝，原水引自的珊溪水庫，水質狀況良好，常年濁度偏低，一般維持在5NTU左右，使用混凝劑為液態聚合氯化鋁，狀元水廠自2005年8月16日建成正式投產以來，由于SCD儀取樣檢測系統運行效果并不理想，所檢測的數據混亂，導致計量泵自動投加藥無法實現跟蹤，所以一直沒有充分發揮SCD儀在自動加藥系統中作用。其工藝流程如圖1所示。
二、取樣系統的優化改進
SCD儀取樣檢測系統可靠與穩定的運行需要優質的水樣。獲得一個好水樣可能是操作時唯一最重要的要考慮的事情。SCD儀裝置的水樣應滿足以下5個主要要求：水樣應能代表所檢測和控制的過程；水樣應不含使壞探頭或阻礙水樣流動的異物；水樣應連續；從投藥到檢測延遲時間應在2—3分鐘之間；對水樣流量應在2—4升/分鐘之間。對于水樣的上述幾點要求，與取樣檢測系統的設計密切相關，據此對其進行了優化改進。
1.清潔的水樣
(1)利用三通代替水樣預處理裝置
如果取樣含有砂、污泥或其它細小微粒，就建議用一個水樣清潔設備。因?yàn)榧?xì)砂和雜質將很快磨損探頭敏感區，從而產生異常的SCD儀讀數和靈敏度的喪失，這里我們用三通對水樣進行預處理，這樣會大大改善水樣的信號的可靠性。三通位于取樣管末端位置如圖2所示正常運行時，閥門1、4關閉，閥門2、5全開，閥3半開，取樣水經5閥取樣管流至三通處，部分向上經閥2流過SCD儀，其余經閥3直接排放。由于慣性作用與重力，大部分泥砂與雜物隨水流向前流動，只有少部分拐彎向上流經SCD儀。
(2)設定取樣管反沖洗系統
由于取樣管中水流速度低，易沉積泥砂與雜物，減少了過水能力，所以在取樣管末端外接壓力水，在取樣管前端設排空閥4。反沖洗時閥2、3、5全關，閥1、4全開，壓力水經閥1反向沖刷取樣管，廢水經閥4排放。
(3)改彎頭為帶堵頭的三通
彎頭處易堵雜物，所以應盡可能減少取樣管的彎頭，并改彎頭為帶堵頭的三通，以利于人工打開堵頭清理管路。
(4)取消探頭室沖洗管
起初，按照SCD儀說明書，在SCD儀探頭室下面安置了沖洗管，定期沖洗探頭。但在運行中發現SCD儀信號經常無故發生大幅波動，后經查明原因：探頭室中的小銹鐵塊引起檢測電極短路。
(5)確定取樣管直徑
a.計算最小管直徑：取樣管的長度L=12m，水樣流過取樣管的時間近似等于系統的延遲時間T，設水樣的流量為Q，流速為V，取樣管的過水?dāng)嗝婷娣e為S，管直徑為D，則：
S=Q/V=QT/L
D=2
根據SCD儀對水樣的要求，Q值至少應為2L/min，T應該在2—3min之間，如果Q與T都取下限值(Q=2L/min,T=2min)，就可以算出最小管直徑：D=20mm，故選擇直徑為32mm的PVC管。
b.校對取樣管最大輸水能力
原因取樣管利用原水管壓力進行輸送，必須校對輸水能力，已知取樣管起點壓力至少為49kPa(以5m計算)，SCD儀距地面1m，末端自由流，那么取樣管的水頭損失為4m。當閥門全開時，取樣管輸水能力最大，如果取樣管的沿程水頭損失以總水頭損失的70%計算，則水力坡度I=4X70%/12=0.23，從設計上可查出對應的流量為1.6L/s，折合為96L/min，遠超過所需水量，能夠滿足要求，正常運行時，可通過閥門調節水量。
2.連續取樣
儀表運行時，水樣的中斷將導致儀表采集信號有中斷，在SCD儀自動控制投加藥時，就會失控。檢測室流動區內的雜質將阻礙或徹底阻止水樣流動，導致SCD儀讀數的喪失以及可能的探頭損壞。所以水樣流動的穩定性是非常重要的，通常SCD儀推薦的流量是每分鐘2—4升。
3.系統延時
延時應足夠長，以確保藥品和原水之間充分混合。提供良好的混合混凝過程，對于大多數過程基本上是瞬間的。系統延時的主要因素是取樣點的位置。通常將SCD儀盡可能靠近取樣點，可以減少系統延時。
4.正確調節增益
增益的調節很重要，如果設定過高，會放大SC信號中不必要的偏差，這些偏差可導致顯示值和控制信號的恒定波動。增益設定過高，也會導致設備在SC適度變化的情況下，其讀數溢出刻度。如果增益設定過低，儀表將檢測不出處理過程中小而重要變化的信息。
5.加強日常維護
首先要保持取樣室的表面清潔，以防測量誤差。因SCD儀容易出故障，所以至少應每小時檢查一次，內容包括：SCD儀有無斷流，流量是否在要求區間；探頭上下運動是否正常；延長時間是否在2—3分鐘之間；SCD儀信號是否正常，有無出現大幅波動；定期拆洗探頭、清洗探頭室及取樣管。
結束語
根據SCD儀對取水樣的嚴格要求，我們對SCD儀取樣進行研究分析，優化其取樣設計，并狀元水廠水質實際情況，進行SCD儀信號單反饋控制米頓羅計量泵投加藥，加上進水流量變化時，流量比例控制，這樣形成一個復合環控制系統進行投加藥，運行半年來，還是穩定的，控制投加藥也是有很好的效果，為大多數凈水廠生產運行提供了借鑒。
